Wägezellen
C16i – Pendelwägezelle (HBK/HBM)
Digitale Wägezelle für exaktes Wiegen unter rauen Bedingungen
Die C16A-Pendelwägezelle zentriert sich für eine optimale Krafteinleitung selbst, ist enorm robust und kann Nennlasten von 20 bis 60 Tonnen äußerst präzise wiegen. Sie eignet sich besonders für Brücken- und Gleiswaagen oder die Füllstandsmessung industrieller Behälter. Zusätzlicher Schutz wird durch Überspannungsschutz und Verdrehsicherung gewährleistet. Sie ist zudem mit Explosionsschutz lieferbar.
Mehr lesen
Eigenschaften:
— Genauigkeitsklassen nach OIML C3, C4
— eichfähig bis 4.000 Teile
— einfacher und schneller Ecklastvorabgleich
— stabiler Edelstahlmesskörper, rostfrei
— Überspannungsschutz
— selbstzentrierend mit Verdrehsicherung
— einfacher Einbau
— TPE-0 Kabelmantel für hohe Widerstandsfähigkeit
— A/D-Wandlung direkt in der Wägezelle mit RS485-Ausgangssignal
Technische Daten:
— Schutzart IP68/IP69K
— verfügbare Nennlasten von 20 Tonnen bis 60 Tonnen
— maximale Spannung: 12 V
— Gewicht zwischen 2,2 kg und 3,8 kg
— Betriebstemperatur: -20°C bis +70°C
— EMV-robust gemäß IEC 45501:2015 und 55011:2015
Optionen:
— verschiedene Kabellängen bis 40 m
— Kabel optional mit Metallgeflecht
Für mehr Informationen verweisen wir auf den Hersteller.
C16A – Pendelwägezelle (HBK/HBM)
Robuste Wägezelle für alle schweren Lasten
Die C16A-Pendelwägezelle zentriert sich für eine optimale Krafteinleitung selbst, ist enorm robust und kann Nennlasten von 20 bis 400 Tonnen äußerst präzise wiegen. Sie eignet sich besonders für den Einsatz unter rauen Bedingungen, etwa in Fahrzeug- und Gleiswaagen oder zur Füllstandsmessung in Silos. Zusätzlicher Schutz wird durch Überspannungsschutz und Verdrehsicherung gewährleistet. Sie ist zudem mit Explosionsschutz lieferbar.
Mehr lesen
Eigenschaften:
— Genauigkeitsklassen nach OIML D1, C3, C4, C5
— Signalstabilität dank 6-Leiter-Technologie
— eichfähiges Wiegesystem bis 5.000 Teile
— optimiert für Parallelschaltung mit Ecklastvorabgleich
— stabiler Edelstahlmesskörper, rostfrei
— Überspannungsschutz
— selbstzentrierend mit Verdrehschutz
— einfacher Einbau
— unempfindlich gegen Temperaturveränderungen
Technische Daten:
— Schutzart IP68/IP69K
— verfügbare Nennlasten von 20 Tonnen bis 400 Tonnen
— maximale Spannung: 5 V
— Gewicht zwischen 8 kg und 22 kg
— Betriebstemperatur: -50°C bis +70°C
— EMV-robust gemäß IEC 45501:2015
Optionen:
— verschiedene Kabellängen bis 40 m
— TPE-0 Kabelmantel für hohe Widerstandsfähigkeit
— explosionsgeschützte Varianten: ATEX Zone 1+21 und ATEX Zone 2+22
Lieferbare Versionen:
— Version in Genauigkeitsklasse D1 bis 400 Tonnen
— Version in Genauigkeitsklasse C3 bis 100 Tonnen
— Version in Genauigkeitsklasse C4 bis 60 Tonnen
— Version mit Blitzschutz bis 30 Tonnen
— ATEX-Version bis 60 Tonnen
Für mehr Informationen verweisen wir auf den Hersteller.
HLC – Biegestab-Wägezelle (HBK/HBM)
Besonders widerstandsfähige Wägezelle für nahezu jede Anwendung
Diese Wägezellen sind hervorragend für alle Behälter-, Dosier- und Plattformwaagen sowie zur Füllstandsüberwachung geeignet. Die besonders widerstandsfähigen HLC-Wägezellen mit Standardmaß lassen sich einfach integrieren und schnell für die gewünschten Nennlastbereiche von 110 kg bis 10 Tonnen anpassen. Sie sind zudem mit Explosionsschutz lieferbar.
Mehr lesen
Eigenschaften:
— Genauigkeitsklassen nach OIML D1, C3, C4, C5, C6
— Signalstabilität dank 6-Leiter-Technologie
— eichfähiges Wiegesystem bis 6.000 Teile
— optimiert für Parallelschaltung
— stabiler Edelstahlmesskörper, rostfrei
— extrem widerstandsfähig gegen Chemikalien dank optionalem TPE-0 Kabelmantel
Technische Daten:
— Schutzart IP68/IP69K
— verfügbare Nennlasten von 110 kg bis 10.000 kg
— maximale Spannung: 5 V
— Gewicht zwischen 0,9 kg und 6,2 kg
— Betriebstemperatur: -30°C bis +70°C
Optionen:
— verschiedene Kabellängen
— eingebauter M12-Stecker
— explosionsgeschützte Varianten: ATEX Zone 1+21 oder Zone 2+22
— umfangreiches Zubehör (Lastfüße, Gummi-Metall-Elemente, …)
Lieferbare Versionen:
— Version B1 (Standardversion)
— Version B2 (besonders gut geschützt)
— Version A1 (mit Durchgangswinde)
— Version F2 (mit Sackloch)
Für mehr Informationen verweisen wir auf den Hersteller.

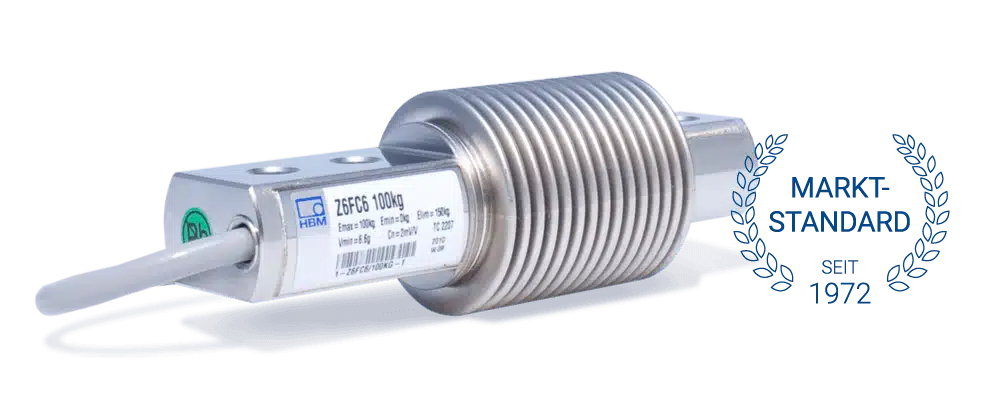

Z6 – Biegestab-Wägezelle (HBK/HBM)
Besonders geschützte Wägezelle für exakte Messergebnisse
Diese Wägezelle kommt in Plattformwaagen und Bandwaagen für Dosierung und Füllstandmessung zu Einsatz, sowie in Wägemodulen, z.B zur Behälterverwiegung. Aufgrund des integrierten Metallfaltenbalgs ist sie vor eindringender Feuchtigkeit geschützt. Sie ist zudem mit Explosionsschutz lieferbar.
Mehr lesen
Eigenschaften:
— Genauigkeitsklassen nach OIML D1, C3, C4, C5, C6
— integrierter Ecklastenausgleich
— Signalstabilität dank 6-Leiter-Technologie
— ausgestattet mit Dehnungsmessstreifen-Technologie (DMS)
— Eichfähigkeit mit Prüfschein nach OIML R60
— optimiert für Parallelschaltung
— stabiler elektropolierter Edelstahlmesskörper, rostfrei
— hermetisch abgeriegelter Metallfaltenbalg
Technische Daten:
— Schutzart IP68
— verfügbare Nennlasten von 5 kg bis 1.000 kg
— maximale Spannung: 5 V
— Gewicht: 0,5 kg (2,3 kg bei Nennlast 1.000 kg)
— Betriebstemperatur: -30°C bis +70°C
Optionen:
— verschiedene Kabellängen zwischen 3 m und 20 m
— explosionsgeschützte Varianten: ATEX Zone 1+21 oder Zone 2+22
— erhältlich als LCMC-Messkette mit Smart-Option (IO-Link), mit Digitaloption (CANopen oder RS-485), mit Analogoption (4 … 20 mA oder 0 … 10 V)
Für mehr Informationen verweisen wir auf den Hersteller.

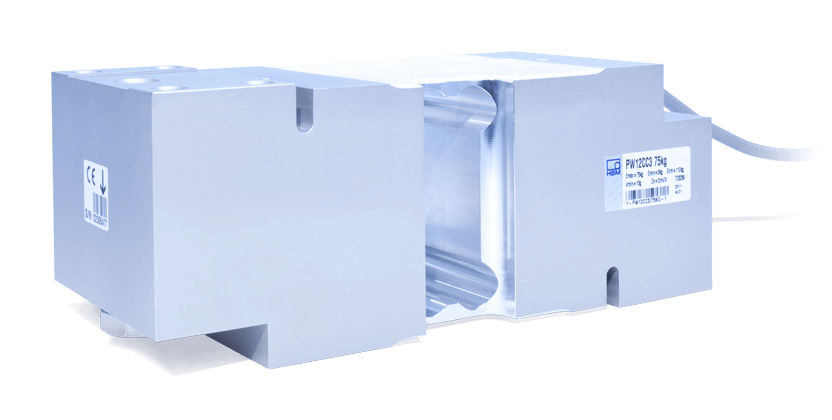

PW12C – Plattform-Wägezelle (HBK/HBM)
SinglePoint-Wägezelle für besonders große Plattformen
Diese Wägezelle überzeugt durch ihre Präzision und eignet sich sowohl für statische als auch hochdynamische Anwendung, wie z.B. bei der Arbeit mit Flüssigkeiten oder Gasen. Dank integriertem Ecklastausgleich liefert die PW12C ideale Ergebnisse. Sie ist zudem mit Explosionsschutz lieferbar.
Mehr lesen
Eigenschaften:
— Genauigkeitsklasse C3 (Multi-Range)
— integrierter Ecklastenausgleich
— hohe Steifigkeit
— individuell justierbarer Überlastschutz
— Signalstabilität dank 6-Leiter-Technologie
— Eichfähigkeit mit Prüfschein nach OIML R60
— ausgestattet mit Dehnungsmessstreifen-Technologie (DMS)
— stabiler Messkörper aus Aluminium mit Silikonkautschukabdeckung
Technische Daten:
— maximale Plattformgröße: 800 x 800 mm
— Schutzart IP67 zum Schutz vor Feuchtigkeit und Schmutz
— 10 verfügbare Nennlasten von 50 kg bis 75 kg
— Mindestteilungswert zwischen 5 g und 50 g
— maximale Spannung: 15 V
— Gewicht: 2,4 kg
— Betriebstemperatur: -10°C bis +50°C
Optionen:
— vier verschiedene Kabellängen zwischen 1,5 m und 12 m
— abgeglichener Signalausgang für Parallelschaltung
— explosionsgeschützte Varianten: ATEX Zone 1+21 oder Zone 2+22
Genauigkeit:
| Nennlast | Mindestteilungswert |
|---|---|
| 50 kg | 5 g |
| 75 kg | 5 g |
| 100 kg | 10 g |
| 150 kg | 10 g |
| 200 kg | 20 g |
| 250 kg | 20 g |
| 300 kg | 20 g |
| 500 kg | 50 g |
| 635 kg | 50 g |
| 750 kg | 50 g |
Für mehr Informationen verweisen wir auf den Hersteller.
-
- PW15AH
-
- PW15B
-
- PW15PH

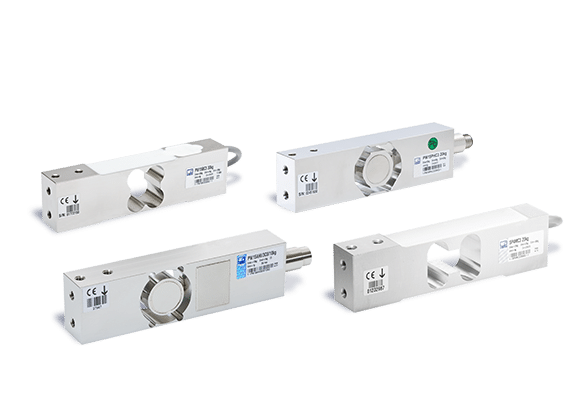

PW15 – Wägezellen-Serie (HBK/HBM)
Universell einsetzbare Serie mit kompakter Bauart
Diese Wägezellen bieten aufgrund ihrer Variationen vielfältige Anwendungsmöglichkeiten, sowie einen hohen Grad an Individualität. Die Serie ist äußerst flexibel dank der schnellen Austauschbarkeit der Modelle.
Mehr lesen
Eigenschaften:
— breites Anwendungsspektrum dank einheitlichem Footprint aller Modelle
— integrierter Ecklastenausgleich
— hohe EMV-Beständigkeit
— für Mehrbereichsanwendungen mit limitiertem Mindestanwendungsbereich
— Signalstabilität dank 6-Leiter-Technologie
— geprüfte Qualität mit Prüfbericht (OIML R60)
— stabiler Messkörper aus Aluminium mit Silikonkautschukabdeckung
— Nennlasten zwischen 1 und 200 kg
— einfach zu integrieren dank kompakter Bauart
— Material: rostfreies Edelstahl (1.4545)
— für Parallelschaltung geeignet mit abgeglichenem Signalausgang
— optimal konfigurierbar für anwendungsnahe Waagenentwicklung
PW15B:
— Genauigkeitsklasse C3 (MultiRange)
— Schutzart IP67
— Höchstteilungswert: bis zu 15.000 Y
— verfügbare Nennlasten von 7,5 kg bis 200 kg
— Mindestteilungswert zwischen 0,5 g und 20 g
— maximale Spannung: 15 V
— Gewicht: 1 kg
— Betriebstemperatur: -10°C bis +50°C
— maximale Plattformgröße: 500 x 400 mm
— beschränkter Mindestteilungswert für Mehrbereichsanwendungen
— auch in explosionsgeschützter Version verfügbar
— erhältlich als LCMC-Messkette mit Smart-Option (IO-Link), mit Digitaloption (CANopen oder RS-485), mit Analogoption (4 … 20 mA oder 0 … 10 V)
| Nennlast | Mindestteilungswert |
|---|---|
| 7,5 kg | 0,5 g |
| 15 kg | 1 g |
| 20 kg | 2 g |
| 30 kg | 2 g |
| 50 kg | 5 g |
| 75 kg | 5 g |
| 100 kg | 10 g |
| 150 kg | 10 g |
| 200 kg | 20 g |
PW15AH:
— Genauigkeitsklasse C3 (MultiRange)
— Schutzart IP68/IP69K
— Höchstteilungswert: bis zu 25.000 Y
— verfügbare Nennlasten von 10 kg bis 100 kg
— Mindestteilungswert zwischen 1 g und 10 g
— maximale Spannung: 15 V
— Gewicht: 1 kg
— Betriebstemperatur: -10°C bis +50°C
— maximale Plattformgröße: 500 x 400 mm
— integrierter Adapter für Kabelschutzsystem
— erhältlich als LCMC-Messkette mit Smart-Option (IO-Link), mit Digitaloption (CANopen oder RS-485), mit Analogoption (4 … 20 mA oder 0 … 10 V)
| Nennlast | Mindestteilungswert |
|---|---|
| 10 kg | 1 g |
| 20 kg | 2 g |
| 50 kg | 5 g |
| 100 kg | 10 g |
PW15PH:
— Genauigkeitsklasse C3 (MultiRange)
— Schutzart IP68/IP69K
— Höchstteilungswert: bis zu 25.000 Y
— verfügbare Nennlasten von 10 kg bis 100 kg
— Mindestteilungswert zwischen 1 g und 10 g
— maximale Spannung: 15 V
— Gewicht: 0,9 kg
— Betriebstemperatur: -10°C bis +50°C
— maximale Plattformgröße: 500 x 400 mm
— M12-Anschlusskabel (aseptisch)
| Nennlast | Mindestteilungswert |
|---|---|
| 10 kg | 1 g |
| 20 kg | 2 g |
| 50 kg | 5 g |
| 100 kg | 10 g |
Für mehr Informationen verweisen wir auf den Hersteller.
-
- SP4M
SP4M – Plattformwägezellen (HBK/HBM)
Mit der PW15-Serie verwandte Wägezelle für besondere Präzision
Mit einheitlichen Abmessung zur PW15-Reihe, jedoch gleichzeitig unterschiedlichen Eigenschaften, lassen sich diese flexibel verwenden. Die eichfähige Plattformwägezelle SP4M aus Aluminium und einem sehr großen Nennlastbereich wiegt besonders präzise bis zu Genauigkeitsklasse C6 Multi Range und einem enormen Höchstteilungsfaktor (Y-Wert) von bis zu 20.000.
Mehr lesen
Eigenschaften:
— breites Anwendungsspektrum dank einheitlichem Footprint aller Modelle (SP4M und PW15)
— integrierter Ecklastenausgleich
— hohe EMV-Beständigkeit
— Signalstabilität dank 6-Leiter-Technologie
— geprüfte Qualität mit Prüfbericht (OIML R60)
— einfach zu integrieren dank kompakter Bauart
— Material: Aluminium
— für Parallelschaltung geeignet mit abgeglichenem Signalausgang
— auch in explosionsgeschützter Version verfügbar
Technische Daten:
— Genauigkeitsklasse C3 bis C6 (MultiRange)
— Schutzart IP67
— Höchstteilungswert: 10.000 bis 20.000 Y
— verfügbare Nennlasten von 1 kg bis 200 kg für C3 / 7 kg bis 200 kg für C6
— Mindestteilungswert zwischen 0,1 g und 20 g für C3 / 0,5 g bis 10 g für C6
— maximale Spannung: 15 V
— Gewicht: 0,45 kg
— Betriebstemperatur: -10°C bis +20°C / +20°C bis +40°C
— Plattformgrößen: 300 x 300 mm / 450 x 450 mm / 600 x 600 mm
Für mehr Informationen verweisen wir auf den Hersteller.

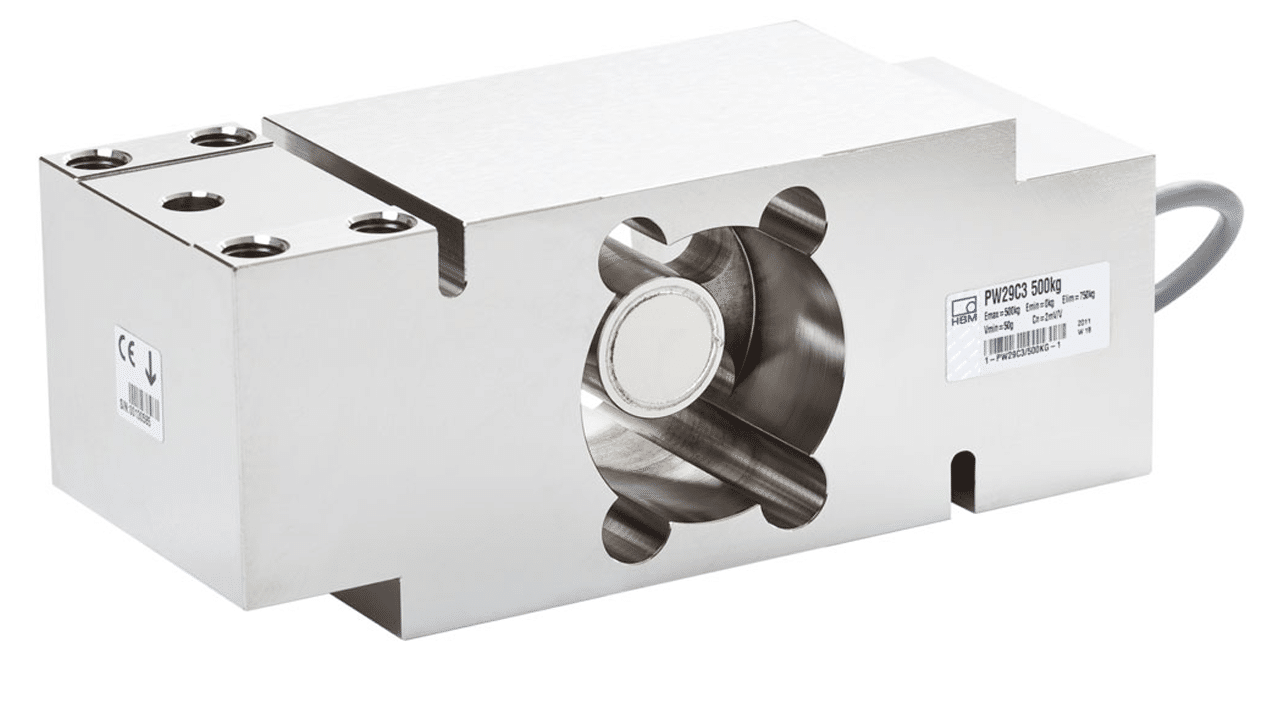

PW29 – Plattformwägezelle (HBK/HBM)
Hermetisch gekapselte Plattformwägezelle für hohe Nennlastbereiche und große Wägeplattformen
Die aus Edelstahl gefertigte Wägezelle eignet sich hervorragend für das exakte Verwiegen großer Lasten, beispielsweise in der Nahrungsmittel- und Getränkeindustrie, aber auch im pharmazeutischen Bereich. Die PW29 ist zudem prädestiniert für die Verwendung in eichpflichtigen Waagen.
Mehr lesen
Eigenschaften:
— hermetisch abgedichtet
— Schutzart IP68/IP69K
— robuster Bau mit speziell optimiertem Dehnungsmessstreifensystem
— geeignet für große Plattformen
— präzise Messergebnisse in Rohrbahn-, Tisch-, Boden- und Bandwaagen
— geprüfte Qualität mit Prüfbericht (OIML R60)
— geeignet zur Verwendung von eichpflichtigen Waagen
— Material: Edelstahl
— Überlastschutz
— je vier Gewindebohrungen zur Befestigung
— Version PW29P für variablen Kabelanschluss
Technische Daten:
— Genauigkeitsklasse C3MR
— Höchstteilungswert: 10.000 bis 20.000 Y
— verfügbare Nennlasten: 100 kg / 250 kg / 500 kg / 750 kg / 1 T
— Mindestteilungswert zwischen 0,1 g und 20 g für C3 / 0,5 g bis 10 g für C6
— maximale Spannung: 15 V
— Gewicht: 0,45 kg
— Betriebstemperatur: -10°C bis +20°C / +20°C bis +40°C
— Plattformgröße: 800 x 800 mm
Für mehr Informationen verweisen wir auf den Hersteller.

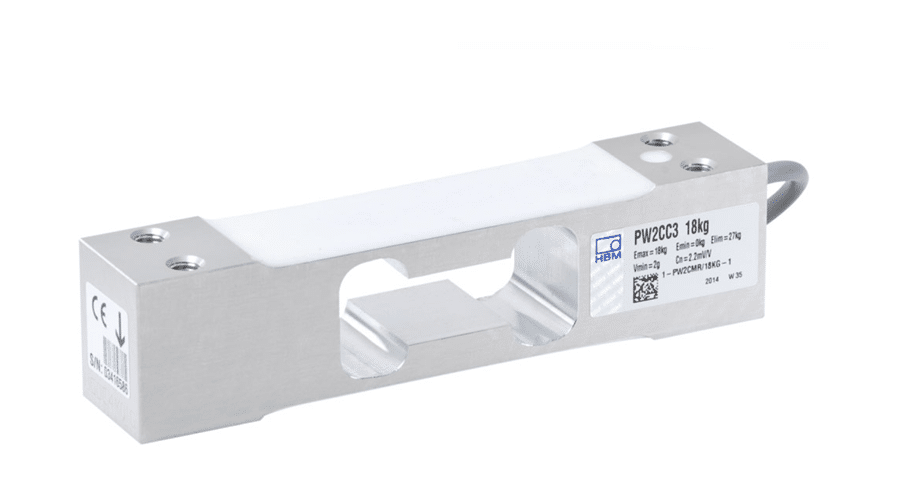

PW2C – Plattformwägezelle (HBK/HBM)
Hochpräzise Plattformwägezelle für statische Wiegeaufgaben in Industrie, Medizin und Handel
Die Plattformwägezelle PW2C wiegt statische Lasten bis 72 kg präzise, standardmäßig mit Genauigkeitsklasse C3 MR (Multi-Range). Sie eignet sich ideal für statische Anwendungen in Industrie, Medizin und Handel, wie etwa Ladentisch-, Band- und Plattformwaagen. Dank ihrer hohen Torsionssteifigkeit und dem Eckenlastabgleich bietet die Wägezelle hohe Präzision auch bei ungleichmäßiger Lastverteilung.
Mehr lesen
Eigenschaften:
— hohe Präzision
— Schutzart IP67
— Ecklastabgleich
— hohe EMV mit geschirmtem Anschlusskabel
— Signalstabilität durch 6-Leiter-Schaltung
— einfache Justierung von Überlastanschlagen mit großen Nennmesswegen
— hohe Torsionssteifigkeit, ideal für SinglePoint-Anwendungen
— Material: Aluminium
Technische Daten:
— Genauigkeitsklasse C3MR (optional: C6 mit OIML-Prüfschein)
— Höchstteilungswert bis 14.400 Y
— verfügbare Nennlasten: 7,2 kg / 12 kg / 18 kg / 36 kg / 72 kg
— Mindestteilungswerte: 0,5 g / 1 g / 2 g / 5 g / 10 g
— maximale Spannung: 15 V
— Gewicht: 0,25 kg
— Betriebstemperatur: -10°C bis +20°C / +20°C bis +40°C
— Plattformgröße: 380 x 380 mm
Für mehr Informationen verweisen wir auf den Hersteller.

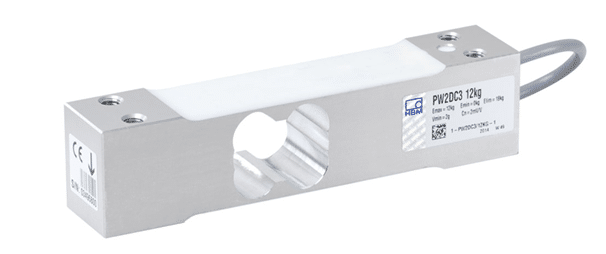

PW2D – Plattformwägezelle (HBK/HBM)
Hochdynamische Plattformwägezelle für schnelle Verwiegung
Die Plattformwägezelle PW2D verwiegt Lasten bis zu 72 kg präzise mit Genauigkeitsklasse C3 MR (Multi-Range). Ihre immense Eigenresonanzfrequenz macht sie einzigartig unter den DMS-Wägezellen – ideal für hochdynamische Wiegeaufgaben mit sehr schnellen Taktzeiten etwa bei industriellen Wiegesystemen.
Mehr lesen
Eigenschaften:
— sehr hohe Eigenresonanzfrequenz
— Schutzart IP67
— Ecklastabgleich
— hohe EMV mit geschirmtem Anschlusskabel
— Signalstabilität durch 6-Leiter-Schaltung
— geringe Nennmesswege
— hohe Messkörpersteifigkeit
— immense Torsionssteifigkeit, ideal für SinglePoint-Anwendungen
— Material: Aluminium
Technische Daten:
— Genauigkeitsklasse C3MR (optional: C6 mit OIML-Prüfschein)
— Höchstteilungswert bis 14.400 Y
— verfügbare Nennlasten: 7,2 kg / 12 kg / 18 kg / 36 kg / 72 kg
— Mindestteilungswerte: 0,5 g / 1 g / 2 g / 5 g / 10 g
— maximale Spannung: 15 V
— Gewicht: 0,25 kg
— Betriebstemperatur: -10°C bis +20°C / +20°C bis +40°C
— Plattformgröße: 380 x 380 mm
Für mehr Informationen verweisen wir auf den Hersteller.

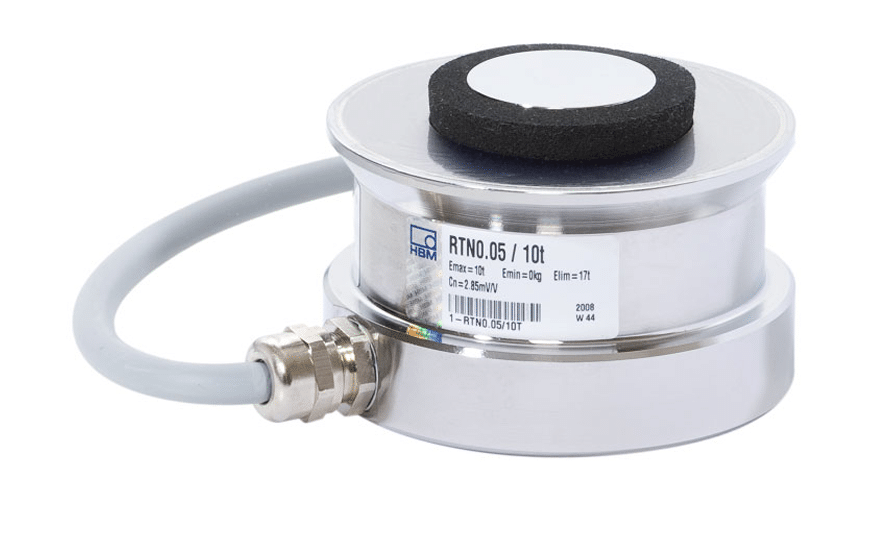

RTN – Ring-Torsionswägezelle (HBK/HBM)
Flache und außergewöhnlich präzise Wägezelle für große Lasten
Die Ring-Torsions-Wägezellen RTN sind für einen weiten Nennlastbereich (bis 470 t) verfügbar, in allen Ausführungen kompakt gebaut und zugleich überaus robust. Diese Eigenschaften und ihre hohe Schutzart machen sie ideal für verschiedenste Behälterverwiegungen, den Einsatz in großen Plattformwaagen oder den Aufbau von Fahrzeugwaagen – auch bei ungünstigen Umgebungsbedingungen.
Mehr lesen
Eigenschaften:
— Schutzart bis zu IP68/IP69K
— robuster Bau mit speziell optimiertem Dehnungsmessstreifensystem
— sehr niedrige, kompakte Bauform
— geeignet für große Plattformen
— ermöglicht Messung mit batteriebetriebenen Auswärtegeräten dank hohem Eingangswiderstand (> 4350 Ohm)
— geprüfte Qualität mit Prüfbericht (OIML R60)
— Ausgangssignal von 2,85 mV/V
— Material: rostfreier Edelstahl
— widerstandsfähig gegen Chemikalien und Feuchtigkeit
— Betriebstemperatur: -30°C bis +80°C
— optimiert für Parallelschaltung mit Eckenlastvorabgleich
— optional an verschiedene Umgebungsbedingungen anpassbar
— explosionsgeschützte Varianten erhältlich
RT 0,05:
— Genauigkeitsklasse 0,05
— Schutzart P68/69K
— Steckersystem
— halogenfreies, robustes Kabel in 6-Leiter-Schaltung
— verfügbare Nennlasten: 1 T bis 470 T
— maximale Speisespannung: 60 V
— Gewicht: 0,6 kg bis 49,5 kg
RT C3:
— Genauigkeitsklasse C3
— 3000 Teilungswerte
— verfügbare Nennlasten: 1 T / 2,2, T / 4,7 T / 10 T / 15 T
— Mindestteilungswert: 50 g / 110 g / 235 g / 500 g / 750 g
RT C5:
— Genauigkeitsklasse C5
— 5000 Teilungswerte
— verfügbare Nennlasten: 10 T / 15 T / 22 T / 33 T / 47 T / 68 T
— Mindestteilungswert: 0,5 kg / 0,75 kg / 1 kg / 1,65 kg / 2,35 kg / 3,4 kg
Für mehr Informationen verweisen wir auf den Hersteller.
Diverse Wägezellen
Mehr lesen
Sie suchen Wägezellen für Ihre Anwendung?
Egal ob Behälter, Plattformen, Silos oder ähnliches.
Mit unseren Wägezellen auf DMS Basis können Sie (fast) alles wiegen.
Als Hersteller führen wir Avery, Flintec, HBK/HBM, Revere, Tedea und weitere.
Schwerpunkttypen sind HBK/HBM und Avery, welche wir in einer großen Auswahl am Lager haben.
Ausführungen gibt es in Aluminium, Stahl oder Edelstahlausführung.
Optional in ATEX Zone1, 21, 2 oder 22 verfügbar.
Perfekt können Sie diese Wägezellen mit unseren Auswertgeräten verwenden.
Teilweise sind die Wägezellen auch mit digitaler Ausgangsschnittstelle verfügbar.
Rufen Sie uns an oder schreiben eine E-Mail mit Ihren Anforderungen. Wir finden bestimmt eine Lösung für Sie.
